MENCOBA



VLAN DASAR

Kali ini kita akan mencoba membuat sebuah jaringan vlan dasar. Untuk membentuk jaringan vlan , kita membutuhkan 1 buah switch dan 4 buah komputer  yang masing-masing akan mewakili 2 area vlan tersebut. Untuk vlan pertama akan dinamai vlan informatika dengan id vlan yaitu 10 dan vlan yang kedua yaitu vlan kehutanan dengan id vlan yaitu 20. IP untuk vlan 10 yaitu 192.168.10.1 dan 192.168.10.2 . sedangkan vlan 20 yaitu 192.168.20.1 dan 192.168.20.2 .







Konfigurasi pada switch

Dalam konfigurasi, pembuatan vlan berada pada switch yang menghubungkan kedua vlan tersebut yaitu vlan 10 dan vlan 20. Dan berikutnya kita mendaftarkan interface fa 0/1 dan fa 0/2 untuk vlan 10 dan interface fa 0/3 dan fa 0/4 untuk di vlan 20.

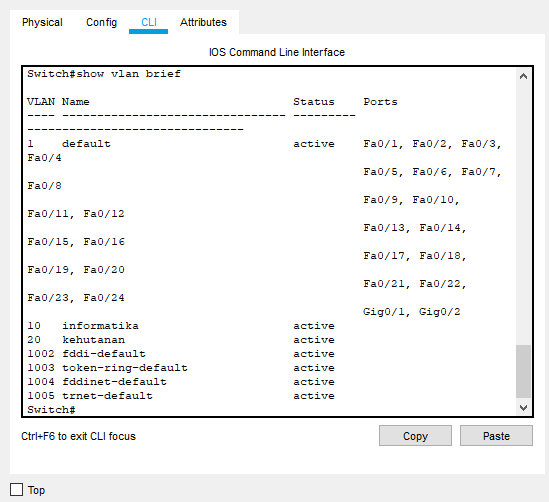

A. Cara Mengecek Status Vlan

#show vlan brief = untuk mengecek status vlan port



B. Cara Konfigurasi Port ke Vlan

#configure terminal = untuk maasuk kedalam mode konfigurasi



#interface fastEthernet 0/1-0/4 = untuk maasuk ke port yang akan didaftarkan ke vlan



#switchport mode access vlan= untuk mendaftarkan port kedalam vlan







C. Pengetesan

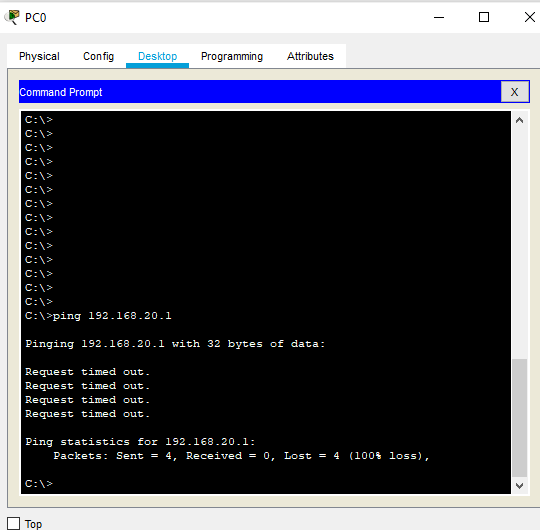

untuk pengetesan terakhir kita coba untuk melakukan ping PC0 vlan 10 ke PC3 vlan 20







Bisa dilihat bahwa dalam tes ping tidak berhasil ,dikarenakan tidak ada sebuah konfigurasi yang menghubungkan kedua vlan tersebut.



Sekian artikel yang saya buat , mohon maaf jika masih ada kekurangan dalam membuat artikel ini, terimakasih...
