PENGENALAN JARINGAN KOMPUTER



JARINGAN DASAR : Peer To Peer, Local Area Network, dan Jaringan internet

Hai, Selamat Datang di artikel pertama saya, mengenai jaringan dasar komputer, yaitu antara lain Jaringan Peer To Peer(P2P),Jaringan local Area Network(LAN), dan Jaringan Internet. Dan sekerang menjelaskan sedikit pengertian dan cara kerja jaringan tersebut yang saya ketahui, berikut penjelasannya;

1. Jaringan Peer To Peer (P2P)

saya akan mulai dengan yang pertama yaitu Jaringan peer to peer(P2P). jaringan P2P adalah salah satu model jaringan komputer yang terdiri dari dua atau beberapa komputer, dimana setiap perangkat saling terhubung, misalnya, kita dapat membagikan file secara langsung melalui jaringan sistem yang terhubung ,dan tidak ada server pusat yang diperlukan untuk ini, sebagai contoh adalah laptopA tersambung dengan laptopB untuk membagi file tanpa harus terkoneksi internet.

Ilustrasi PC untuk P2P

sekarang kita akan masuk kedalam cara untuk membuat dan mengonfigurasi jaringan P2P.

 Beberapa perangkat yang dibutuhkan  antara lain 2 buah pc, dan kabel cross over.

contoh membuatnya ini saya kerjakan di aplikasi cisco packet tracert.

A. langkah pertama kita akan menyusun kedua PC ,lalu menyambungkan keduanya dengan kabel Lan berjenis cross-over, dan nanti terbentuk seperti gambar dibawah.

Susunan PC untuk P2P

B. untuk langkah selanjutnya adalah konfigurasi  IP address kedua pc, sehingga bisa saling terhubung satu sama lain. untuk PC0 saya memberikan IP 192.168.1.1  Sedangkan untuk PC1 saya berikan IP 192.168.1.2, seperti gambar dibawah;

Konfigurasi IP address untuk PC0

Konfigurasi IP address untuk PC1

C.  berikutnya setelah selesai dari setting IP untuk menyambungkan dan memberikan IP address selanjutnya adalah mengetes sambungan  dari kedua PC tersebut ,apakah sudah bisa saling terhubung, menggunakn perintah PING lewat Command Prompt. dengan perintah adalah "ping 192.168.1.1" jika melakukan ping dari PC0 dan sebaliknya "ping 192.168.1.2" jika melakukan ping dari PC1. dan jika berhasil maka akan keluar hasil seperti "reply from", sedangkan jika maka akan keluar seperti "reques time out". jika gagal maka kalian mengecek kembali apakah IP tersebut sudah sesuai dengan satu sama lain.contohnya adalah gambar dibawah.

Hasil ping dari PC0 ke PC1

D.langkah terkahir yaitu melakukan tes pengiriman pesan antara kedua pc tersebut. langkah awal yaitu  mengklik lambang surat ditoobar sebelah atas (jika menggunakan cisco versi 7.3) lalu  klik PC0 untuk mengirim dan PC1 sebagai yang menerima. dan jika berhasil maka akan keluar status "succesfull".

Hasil test pengiriman surat

2. Selanjutnya adalah Jaringan Local Area Network atau biasa yang kita sebut adalah LAN. Jaringan LAN adalah suatu jaringan komputer dimana cangkupan wilayah jaringannya sangat kecil atau terbatas. biasanya disambungkan dengan perangkat penghubung  seperti switch,rounter, dan Access point.

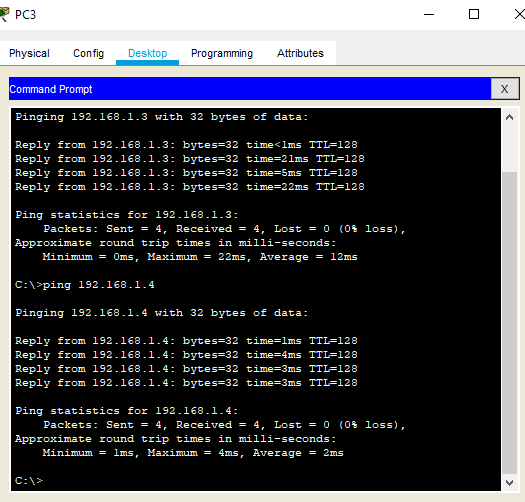

Hasil ping dari PC 3 dan PC4

D. untuk langkah pengetesan kita akan coba mengirim data  antara ketiga PC. caranya yaitu seperti tes dijaringan P2P, menggunakan surat dan melihat status tersebut apakah berhasil atau tidak. contohnya seperti gambar dibawah.

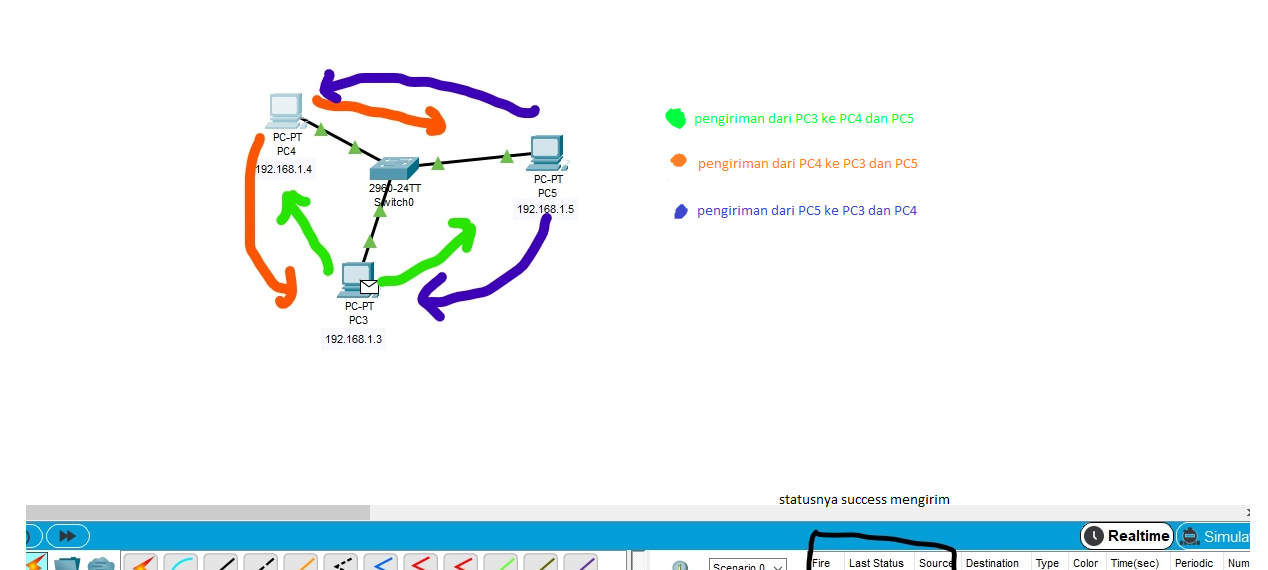

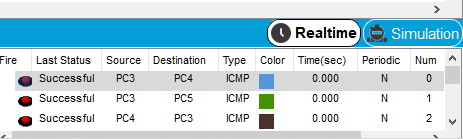

Hasil pengiriman paket antar PC

3. dan yang terakhir, pasti kita sudah tidak asing lagi, yaps . adalah jaringan Internet, jaringan internet adalah suatu jaringan komputer yang sangat besar, dimana jaringan komputer tersebut terdiri dari beberapa jaringan – jaringan kecil yang saling terhubung satu sama lain. jaringan komputer yang sangat besar ini bisa mencakup jaringan diseluruh dunia.

A. untuk jaringan internet contoh yang saya gunakan yaitu 3 buah PC, 1 switch ,1 router, 1 cloud PT, kabel Straight-through, dan kabel serial DTE. masing masing PC memiliki IP secara berurutan mulai dari, 192.168.1.6 untuk PC6 ,192.168.1.7 untuk PC7,dan 192.168.1.8 untuk PC8.terus disusun dan sambungkan ketiga PC dengan kabel straight throught. dan dibawah adalah contoh yang telah saya buat;

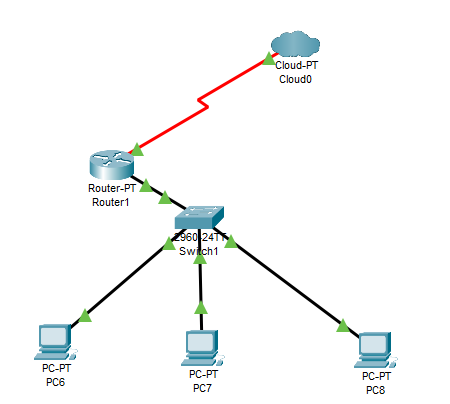

Hasil jaringan internet yang saya buat

sekian adalah penjelasan saya tentang jaringan P2P, LAN,dan Jaringan Internet. jika masih ada kekurangan dalam penjelasan saya mohon maaf dan jika ada saran atau kritik bisa disampaikan  lewat komentar, karena itu membantu saya untuk meningkatkan proses menjadi lebih baik, sekian Terima kasih

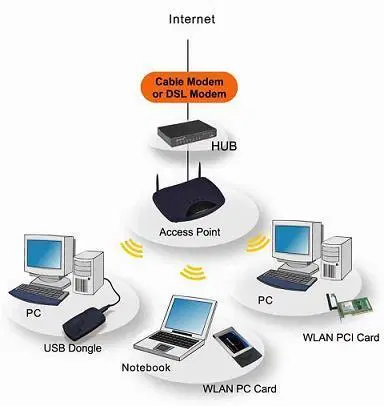

Ilustrasi Jaringan LAN

untuk mengkonfigurasi jaringan ini, perangkat yang harus disiapkan adalah Satu buah perangkat Switch, tiga buah PC dan kabel jenis Straight.

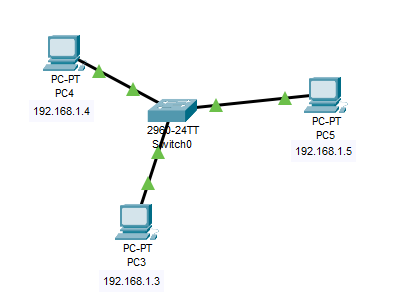

A. langkah pertama adalah menyusun switch dan Pc lalu hubungkan semua perangkatnya menggunakan kabel straight, dan akan seperti gambar dibawah.

B. selanjutnya yaitu memberikan IP pada semua PC. IP yang saya gunakan yaitu 192.168.1.3 untuk PC3 , 192.168.1.4 untuk PC4, dan 192.168.1.5 untuk PC5. Buka pc, Buka desktop, masuk ke IP configuration lalu masukan IP nya.

C. sesudah setting IP, selanjutnya adalah tes ping. kali ini saya akan melakukan tes ping ke PC3 dan PC4 dengan masing- masing IP adalah "192.168.1.3" dan "192.168.1.4". dan seperti biasa jika ping berhasil maka akan keluar status "Reply" dan jika gagal maka akan keluar status "reques time out".
